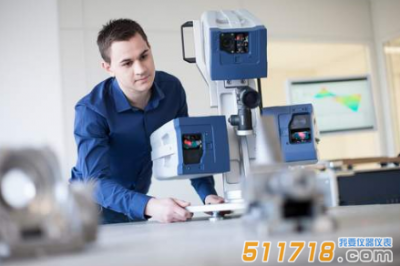

德國Polytec PSV-500-3D掃描式激光測振儀可通過激光掃描建立目標三維輪廓數據，是一款用于復雜結構的三維振動模態測量的工具!

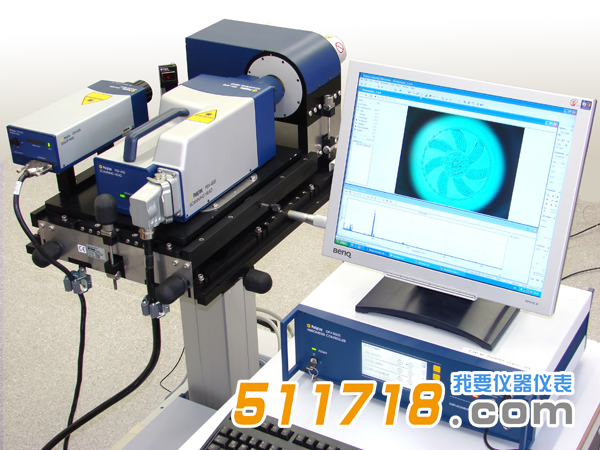

德國Polytec PSV-500-3D掃描式激光測振儀產品簡介：

讓模態測試變得很簡單!

系統基于非常成熟的 PSV掃描式測振技術設計而成，兼具 PSV-500*有功能!系統采用三臺的獨立的高精度激光干涉儀，計算機控制這三路激光在掃描過程中始終照射在目標的同一位置，掃描完畢后，由軟件自動完成多區域掃描三維數據的拼接，迅速輸出三維振型。

無需建模，用戶可直接在實物視頻圖像上快速完成測量網格布置，操作簡單直觀。

此外，PSV-500-3D還可通過激光掃描建立目標三維輪廓數據，是一款用于復雜結構的三維振動模態測量的不可替代工具!

德國Polytec PSV-500-3D掃描式激光測振儀產品特點：

直觀*效：

與傳統多通道接觸式傳感器相比，PSV-500-3D 的操作更直觀、更簡單。啟動系統、獲取形貌數據、定義掃描網格-即可開始掃描測試。

交互式設置：

通過導入 CAE/FEM 文件或使用系統內的形貌掃描單元 來獲取被測物形貌數據。直接在視頻圖像上定義掃描區域， 設置掃描點的密度、布點方式等。通過對話框一次性完成帶寬、分辨率、振動激勵、通道 等參數的設置。

快速掃描：

整個掃描過程由系統自動完成。掃描過程中，激光始終保持好的聚焦?fàn)顟B(tài)，信噪比始終保持很好，并實時顯示振動信號及參考信號的時域和頻譜圖。在寬帶激勵時，PSV-500-3D完整記錄每個測量點的頻譜信息及被測表面的振型。快速掃描模式可在短時間內輸出振型(每秒鐘可掃描數百個測量點)。

完mei可視化：

PSV 軟件包提供給用戶大量的振動信息：各部位的振動狀態，振幅大小及頻率響應，各階頻率振型，傳遞涵數等?？娠@示任意頻率下的頻譜圖，且能分析出共振點的位置， 并將測量結果以圖表、圖形和動畫的形式顯示出來。這些圖片和動畫均可應用于演講和報告，給人留下深刻印象。

靈活分析：

Polytec 信號處理器是高性能分析工具，對測試結果做大 量的數學和統計運算。系統配有開放式數據存取接口，測量 結果可導入至外部軟件包或公司內部軟件，用于模態分析、 聲場或功率流計算。

較大振動速度達30 m/s(峰值)

測量帶寬覆蓋DC~25MHz

可升級成全自動 RoboVib? 機器人測振站

德國Polytec PSV-500-3D掃描式激光測振儀典型應用：

復雜結構的3D試驗?zāi)B(tài)分析

ODS工作變形分析

聲學&NVH

超聲&無損檢測

應力應變測試

德國Polytec PSV-500-3D掃描式激光測振儀技術參數：
