QFA2068, QFA2068D 和 QFA2079 用在通風和空調裝置中，用于獲取房間內的相對濕度、溫度。

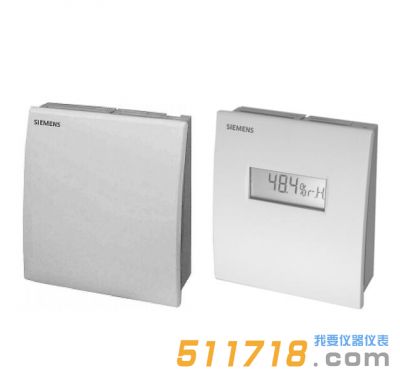

德國SIEMENS QFA2068/QFA2068D/QFA2079室內傳感器產品簡介：
● 工作電壓 AC 24 V 或 DC 13.5…35 V
● 溫度和相對濕度輸出信號 DC 0...10 V / 4…20 mA
● 電容濕度測量方式
● 在*適范圍內，精度為 ±3 % r.h.
● 使用范圍 -15…+50 °C / 0…95 % r.h.(無冷凝)
德國SIEMENS QFA2068/QFA2068D/QFA2079室內傳感器產品用途：
QFA2068, QFA2068D 和 QFA2079 用在通風和空調裝置中，用于獲取房間內的
● 相對濕度
● 溫度
適用多種場合，傳感器用作
● 控制傳感器
● 測量傳感器，適用于樓宇自動化和控制系統或指示裝置。
例如：
● 辦公室、醫院、庫房等
結構設計：
室內傳感器設計為墻面安裝。適用于大多數商用建筑的嵌入式導線盒。電纜需從后部(暗裝)接入。
傳感器由一個殼體和一個基板組成。兩者扣在一起形成整體，也可以再次拆開。
測量回路、傳感元件和設定元件位于殼體內的印制電路板上。
基板包含*有接線端子。
測量值顯示
QFA2068D 的 LCD 顯示屏可顯示測量值。以 5 秒時間間隔交替顯示以下測量值：
● 溫度：?jiǎn)挝粸?°C 或 °F
● 濕度：?jiǎn)挝粸?% r.h.
設定元件

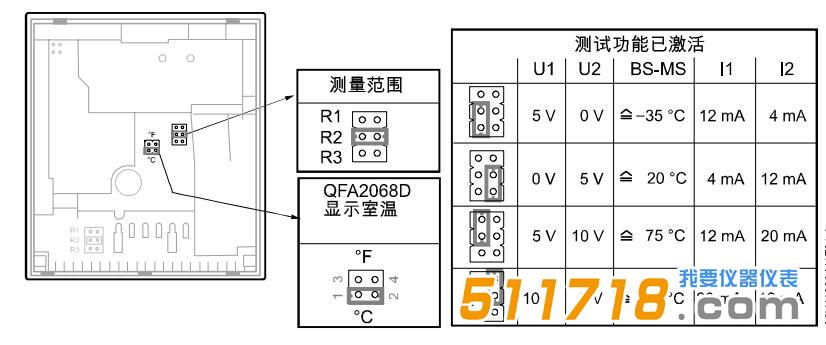

設定元件位于殼體內。一個設定元件包含 6 個插腳和一個跳線。它用于選擇所需的溫度測量
范圍并激活測試功能。配有 LCD 顯示屏的型號具有第*個設定元件，包含 4 個插腳和一個跳線。
不同的跳線位置具有以下含義：
● 用于有源溫度測量范圍：
上面位置跳線 (R1) = –35...+35 °C，
中間位置跳線 (R2) = 0...50 °C(工廠設置)，
下面位置跳線 (R3) = –40…+70 °C
● 用于激活測試功能：
跳線位于垂直位置：根據上表(“測試功能已激活”表)查詢輸出信號。
● 用于測量值顯示 (QFA2068D)
– 水平位置的跳線，位于上面位置 = °F
– 水平位置的跳線，位于下面位置 = °C(工廠設置)
功能故障
● 如果溫度傳感器出現故障，60 秒后信號輸出端 U2 (I2) 處的電壓為 0 V (4 mA)，且濕度信號輸出端 U1 (I1) 的信號達到 10 V (20 mA)。
● 如果濕度傳感器出現故障，60 秒后信號輸出端 U1 (I1) 處的電壓為 10 V (20 mA)，且溫度信號仍然正常。
注意事項：
工程施工
有源室內傳感器的高功率損耗會產生自熱從而影響溫度測量，進而影響相對濕度測量的準確性。其影響程度取決于傳感器的工作電壓。
傳感器針對工作電壓 AC 24 V 或 DC 24 V 下產生的自熱具有補償功能。在其它電壓下，會出現過度補償或補償不足的情況。而且，測量精度受以下因素影響：
● 主導氣流
● 墻壁表面(粗糙、光滑)
● 墻壁材質(木質、石膏、混凝土、磚)
● 墻壁類型(內部、外部)
對于已安裝的傳感器，在運行大約 1 小時之后，該應用的測量誤差保持恒定?？梢栽诳刂葡到y(tǒng)中(如控制器)根據需要進行調整。本地 LCD 顯示屏上不顯示校正。
需要使用有單獨線圈的*全弱電 (SELV) 變壓器專門為傳感器供電。在計算和保護變壓器時，*須遵守本地*全規定。
在計算變壓器規格時，*須將室內傳感器的功耗考慮在內。為保證傳感器正確接線，請參閱與該傳感器結合使用的設備的數據表。
*須考慮允許的電纜長度。
電纜敷設和選型敷設電纜時*須注意，平行敷設的電纜長度越長，電纜間的距離越小，電氣干擾就越大。在存在電磁兼容性問題的環境中，*須使用屏蔽電纜。
次級供電線路和信號線需要使用雙絞線。
QFA2079 的注意事項
濕度輸出的端子 G1(+) 和 I1(-) *須一直連接電源，即使僅使用溫度輸出的端子 G2(+) 和 I2(-)時也*須如此
G1(+) 和 I1(-) 與 G2(+) 和 I2(-) 實現電氣隔離。
工作原理：
相對濕度
傳感器利用傳感元件的電容值隨濕度變化而變化來獲取室內的相對濕度值。
電子測量電路將傳感器的信號轉換為連續的 DC 0...10 V 或 4…20 mA 信號，此信號與0...100 % 相對濕度對應。
溫度
傳感器利用傳感元件的電阻值隨溫度變化而變化來獲取室內的溫度值。
變換的阻值轉換為一個有源 DC 0…10 V 或 4…20 mA 輸出信號，與 0…50 °C、–35…+35 °C或 –40...+70 °C 溫度范圍對應。測量范圍可選。

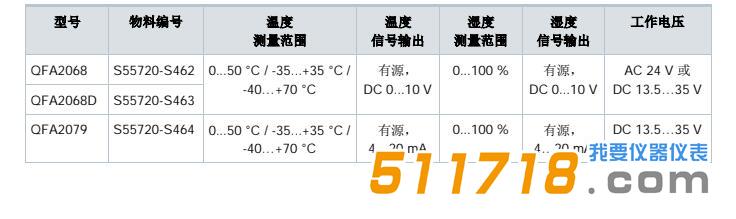

型號：
